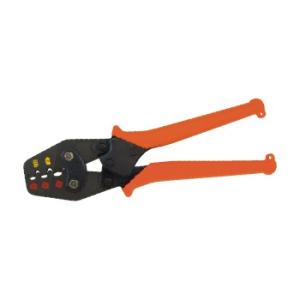

日本圧着端子製造 JST 圧着工具 YC-16　NVR　VHR コネクタ用　電源系

ご覧頂きありがとうございます。

日圧 圧着
多少の使用感はありますが、ダイス＆ラチェット＆キックバネなど細部に至り良好です。
弱電・電気工事士にもオススメです。(^○^)

メーカー：JST(日本圧着端子製造)
型番：YC-16 YC160R同等品
コネクタ
VH CONNECTOR
NV CONNECTOR

〜商品詳細〜

手動式圧着工具 プリント基板用コネクタ VHシリーズ コンタクト用

電源系コネクタ
※YC-16は現行のYC-160Rの旧型品番です。(後に対応する線径にわけてYC-160R,YC161R,YC164Rになりました。)
※適応端子BVH-21T-P1.1(バラ端子)AWG20～22(A側表記はAWG20ですが、UL1007は18まで対応しています。日圧メーカーより)
※SVH-21T-P1.1は連鎖端子で、実際には適応工具はYRM-160になりますが、ニッパなどでバラしてこの工具で使用することもできます。
※VHコネクタなどの適応端子BVH(SVH)-41T-P1.1は太線用端子(AWG20～16)で適応工具が変わります(YC930R)
工具種類：圧着工具・圧接工具
適応電線：UL1007 #22、UL1007 #20(#18)
全長 (mm)：296
適応サイズ：#22、#20(#18)AWG
仕様：バラ端子用
寸法：(幅×長さ×高さ) (mm)：全長296×幅70
コンタクト型番：SVH-21T-P1.1
バラ状コンタクト型番：BVH-21T-(P)1.1
電源系コネクタ

大容量の電流を伝送するVHコネクタは、さまざまな信号、電源、出力回路で使用できます。大容量(10 A)の小型コネクタ(取り付け高さ: 16.5 mm)です。ハウジングにはロック機構があり、振動によるコネクタの緩みを防止します。この機構は挿入ミスも防止します。この小型コネクタは基板用として現場で実証済みで、信頼性が高く、大容量の通電が可能です。家庭用電化製品に見られるさまざまな信号、電源、及び出力回路で使用できます。

電工　電気工事士　電設　ワイヤーハーネス
車　バイク　自動車　家電　産業機器























電気工事士
Makita　マキタ

カテゴリー	DIY・工具>ペンチ・プライヤー>ペンチ>圧着ペンチ
商品の状態	やや傷や汚れあり,目につく傷や汚れがある
配送料の負担	送料込み(出品者負担)
配送の方法	ゆうゆうメルカリ便
発送元の地域	群馬県
発送までの日数	1~2日で発送
